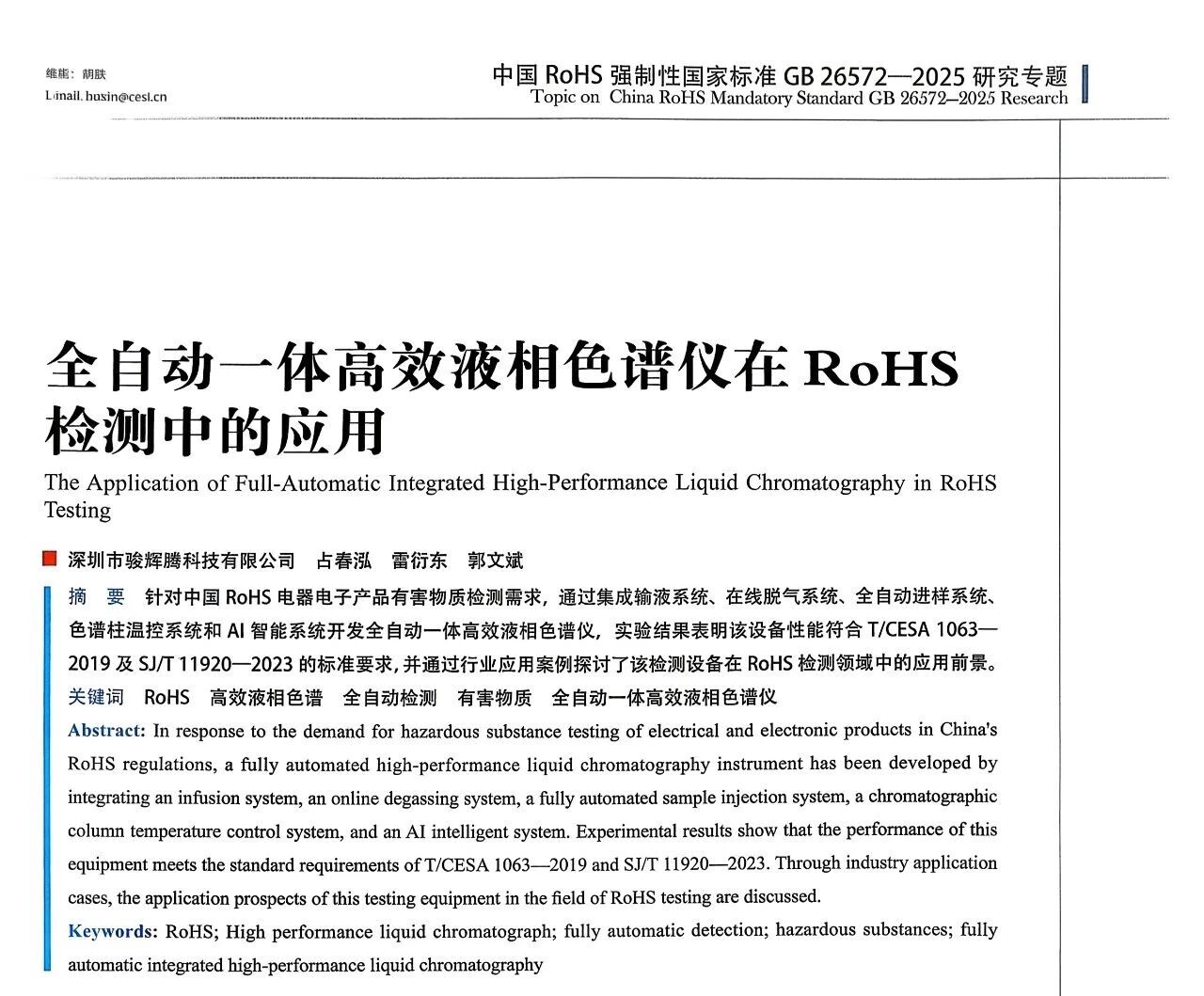

The application of full-automatic integrated high-performance liquid chromatography in RoHS testing
深圳市骏辉腾科技有限公司 占春泓 雷衍东 郭文斌
摘 要 针对中国RoHS电器电子产品有害物质检测需求，通过集成输液系统、在线脱气系统、全自动进样系统、色谱柱温控系统和AI智能系统开发全自动一体高效液相色谱仪，实验结果表明该设备性能符合T/CESA 1063-2019及SJ/T 11920-2023的标准要求，并通过行业应用案例探讨了该检测设备在RoHS检测领域中的应用前景。
关键词 RoHS 高效液相色谱 全自动检测 有害物质 全自动一体高效液相色谱仪
Abstract：In response to the demand for hazardous substance testing of electrical and electronic products in China's RoHS regulations, a fully automated high-performance liquid chromatography instrument has been developed by integrating an infusion system, an online degassing system, a fully automated sample injection system, a chromatographic column temperature control system, and an AI intelligent system. Experimental results show that the performance of this equipment meets the standard requirements of T/CESA 1063-2019 and SJ/T 11920-2023. Through industry application cases, the application prospects of this testing equipment in the field of RoHS testing are discussed.
Keywords：RoHS； High Performance Liquid Chromatograph； Fully automatic detection； Hazardous substances； Fully automatic integrated high-performance liquid chromatography
2025年8月1日，我国发布强制性国家标准GB 26572-2025《电器电子产品有害物质限制使用要求》，将有害物质限制种类由6大类扩充至10大类，新增4种邻苯二甲酸酯类新污染物，并明确其限值指标，助力新时期下我国电器电子行业进一步高质量发展，同时推进我国RoHS管控要求与国际全面接轨，促进我国电子产品的国际贸易便利化。在新强制性国标的要求下，邻苯二甲酸酯类新污染物检测需求必将持续增长，同时对检测设备的精度、效率和自动化程度提出了更高要求。全自动一体高效液相色谱仪作为一款高度集成化的RoHS 2.0检测系统，以其“化繁为简、智行合一”的设计理念，成为行业内的领先设备。
1.1 高度集成化设计
全自动一体高效液相色谱仪集成输液系统、在线脱气系统、全自动进样系统、色谱柱温控系统和检测系统，内置高性能数据库工作站电脑，支持全高清触控操作。其模块化设计不仅节省实验室空间，还大幅提升了操作便利性。
1.2 智能化与自动化
设备配备AI智能系统，支持远程控制和实时报警监测。108位自动进样系统可一键完成样品分析，减少人工误差。此外，设备具备智能诊断功能，能够快速定位和解决潜在问题。
1.3 高精度与高稳定性
设备采用双柱塞往复式串联泵设计和小凸轮闭环驱动系统，有效降低输液脉动，提高流量精度（流量准确度≤0.2%），动态基线噪声≤5×10-5 AU/h，确保检测结果的可靠性。
1.4 扩展性强
设备支持升级扩展，可检测CP 65中多种邻苯物质、多溴联苯（PBB/PBDE）、多环芳烃（PAHs）三聚氰胺、甲醛等多种有害有机物，满足多样化的检测需求。
2.1 检测范围

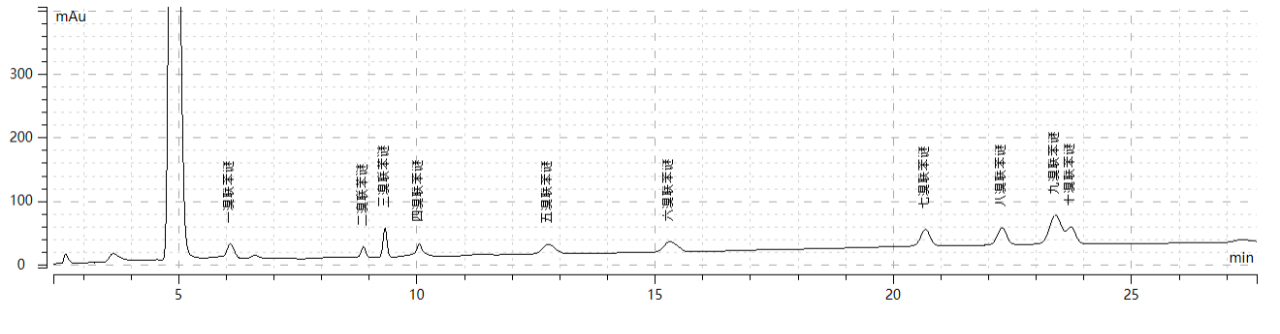

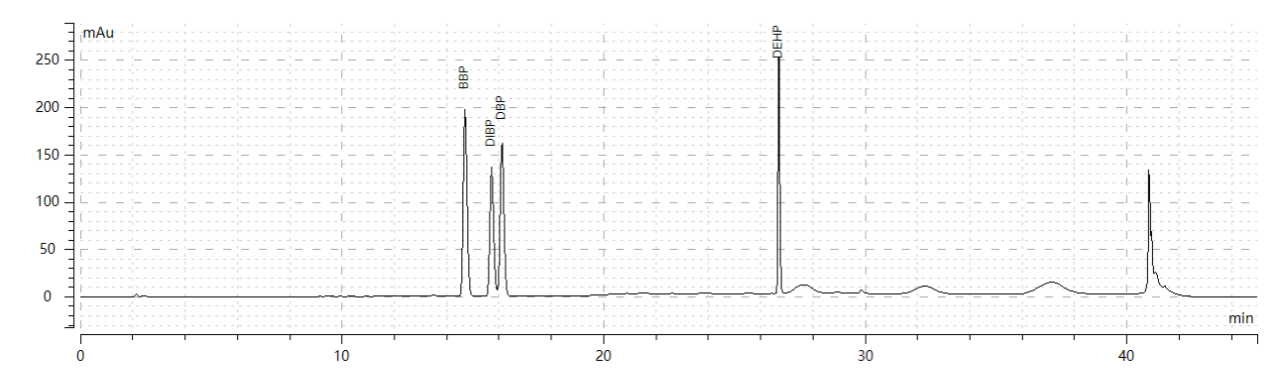

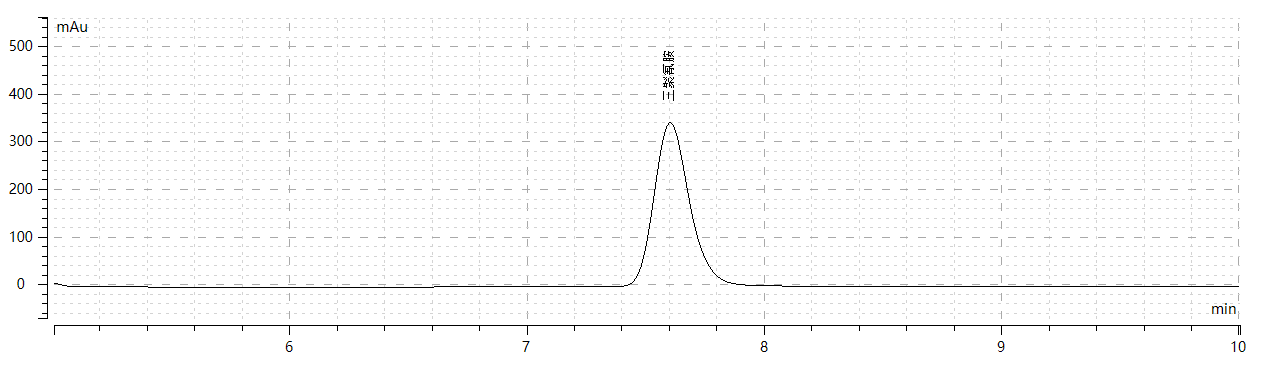

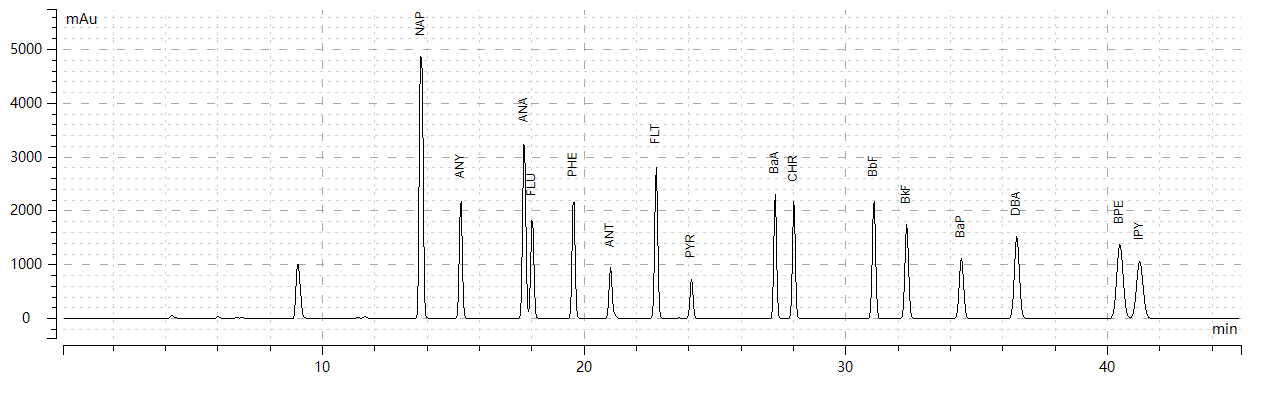

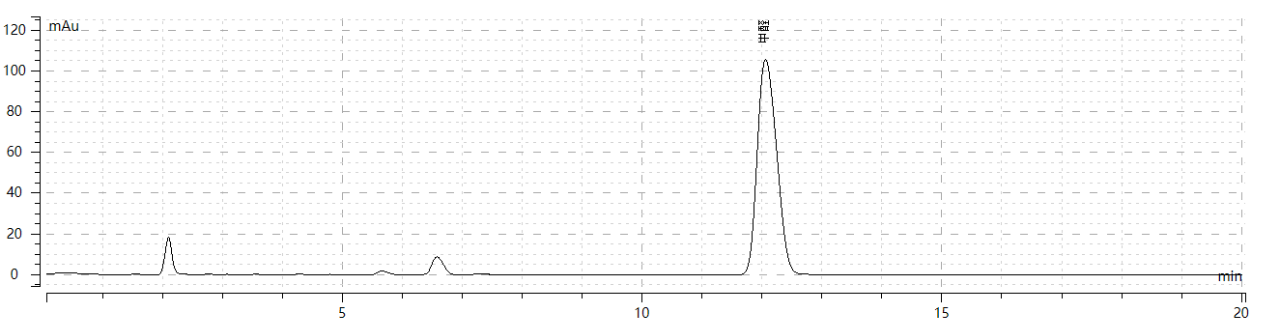

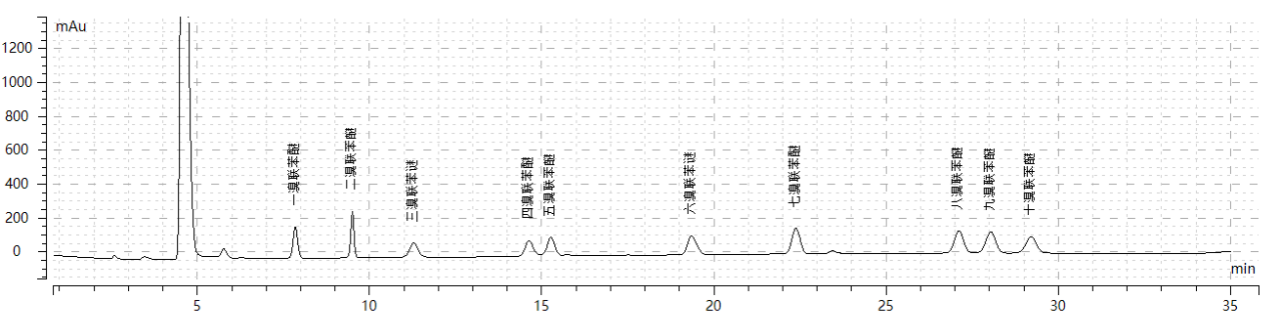

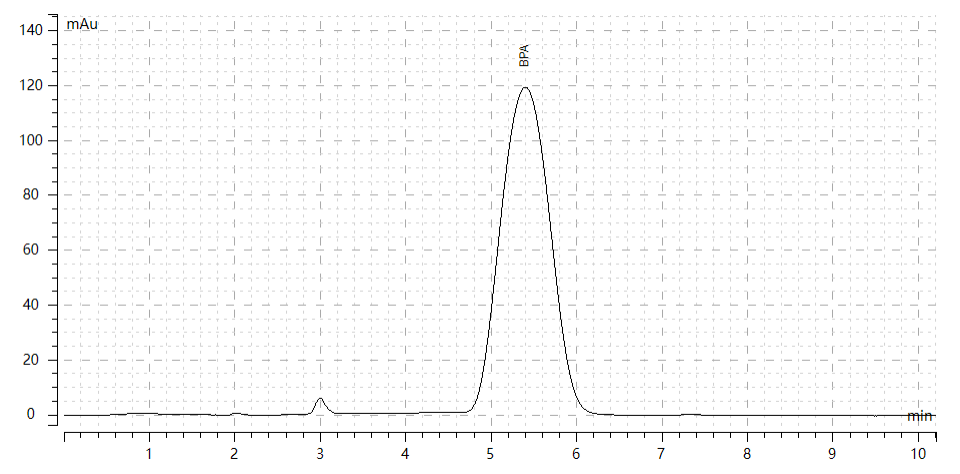

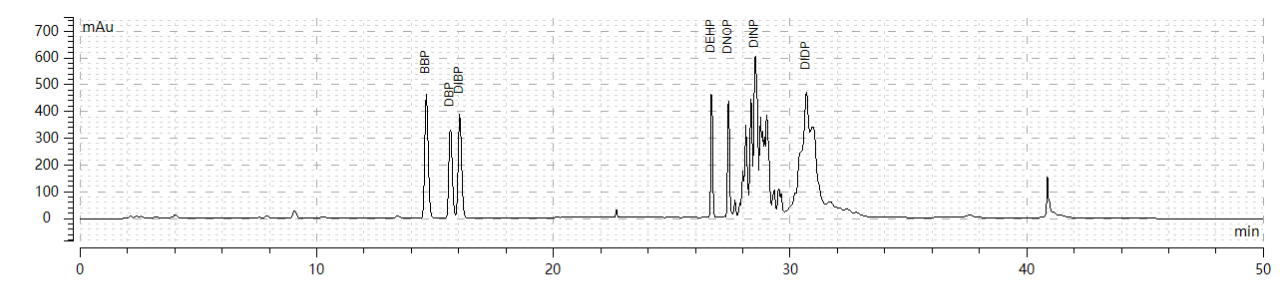

全自动一体高效液相色谱仪专为RoHS 2.0和电器电子产品有害物质检测需求设计，通过全自动一体高效液相色谱仪参考相应标准，可检测以下有害物质，有害物质测试谱图效果如图1～图8所示。
⑴ 4种邻苯二甲酸酯（邻苯二甲酸二（2 - 乙基己基）酯（DEHP）、邻苯二甲酸苄基丁酯（BBP）、邻苯二甲酸二丁酯（DBP）、邻苯二甲酸二异丁酯（DIBP））；
⑵ 7种邻苯二甲酸酯（邻苯二甲酸二丁酯（DBP）、邻苯二甲酸苄基丁酯（BBP）、邻苯二甲酸（2 - 乙基）己酯（DEHP）、邻苯二甲酸二异壬酯（DINP）、邻苯二甲酸二正辛酯（DNOP）、邻苯二甲酸二异癸酯（DIDP）、邻苯二甲酸二正己酯（DnHP））；
⑶ 多溴联苯（PBB）和多溴二苯醚（PBDE）；
⑷ 其他有机物，如多环芳烃、双酚a、三聚氰胺、甲醛等。
2.2 优势分析
⑴高效性：进样速度≤8s，支持批量处理108个样品。
⑵精准性：波长精度0.1 nm，动态基线漂移≤5×10-5 AU/h。
⑶易用性：初中水平人员即可操作，无需专业实验室环境。
基于电器电子产品RoHS检测领域的技术发展，全自动一体高效液相色谱仪在电子制造业已经有广泛应用。本文通过全自动一体高效液相色谱仪方法应用工厂RoHS管控实际案例来进一步说明全自动一体高效液相色谱仪方法在工厂级RoHS管控领域的应用优势。
⑴某光电科技有限公司为光纤光网、新能源、新材料、智能电网、大数据物联网等领域知名企业，主要经营范围包括光纤、光缆、特种通信线缆、电力电缆、光器件、电子元器件、通信设备的研发、产销。
作为线缆行业尖端企业，近年来随着公司的不断发展、产业布局的扩大，对于产品检测的数量需求也随之增加。该企业对于自身产品有4项邻苯以及多溴物质的限制要求，面对基数较大的生产数量，该企业此前选择的第三方送检方案面临了较大的问题。第一，第三方送检时效性较低，得出最终报告往往需耗费数个工作日，且存在样品运输等其余工序，影响产品研发生产等后续环节的开展进行。第二，基于企业较大的产品生产基数，第三方送检的经济成本较高。以上为第三方送检方案面临的两个最大问题，此外，该方案还面临运输过程包装污染，导致进一步污染样品等。
综合考虑，该公司决定使用全自动一体高效液相色谱仪，对RoHS管控中4项邻苯二甲酸酯及多溴联苯（PBB）、多溴二苯醚（PBDE）进行生产过程中的管控。
针对客户对于多溴检测的需求，本方案为客户在液相高效色谱仪的基础上进行能力扩充，根据IEC 62321系列、SN/T 2005.1-2005等标准要求，增加前处理设备及标液等，配合方案中X射线荧光光谱仪（XRF）筛选总溴可成功管控多溴联苯及多溴联苯醚[1]。
自此以后，在生产制造过程中物料管控检测仅需几个小时，可为生产决策、产品研发等即时提供参考，同时测试费用仅需数十元，可极大节约检测成本。
⑵深圳市某科技股份有限公司系全球消费级3D打印生态领创者，GEI中国独角兽企业，其产品在生产过程中面临更加广泛的邻苯管控环境。该公司在邻苯管控上做出了极大的努力，其产品需要对7种邻苯物质进行管控，另外多环芳烃物质管控提出后续管控计划，参考标准GB/T 29784.1-2013做方法应用测试[2]。相较于4种邻苯物质，7种邻苯物质的送检价格更高，结合该公司丰富的产品种类以及庞大的生产技术，产品送检进行管控的成本巨大。
以全自动一体高效液相色谱仪为核心设计和搭建的标准化学实验室，通过设备内置的自动进样器，对样品数量较大的7种邻苯物质进行了有效的管控，同时送样数量减少了近80%，可显著节约检测成本及时间。
⑶青岛某能源科技公司是国内电线电缆、警示灯、集成线束、汽车线束、信号线、电源线、PCB灯板、漏保插头、磁敏开关传感器、注塑产品、环保水性漆、加热管等系列产品的隐形冠军企业，由于丰富的产品种类以及定制化服务需求，该公司对于邻苯物质的管控需求高达21种，全自动一体高效液相色谱仪成为了成本最低的高效管控方式。除此之外，该方案也通过扩项，有效对该公司部分产品中三聚氰胺的检测需求进行了有效管控。
全自动一体高效液相色谱仪的创新性在于将传统高效液相色谱仪（HPLC）与AI技术结合，实现了检测过程的全面自动化。设备符合SJ/T 11920-2023《高性能液相色谱法测定电子电气产品中七种邻苯二甲酸酯的含量[3]及T/CESA 1063-2019《电子电气产品中四种邻苯二甲酸酯的测定高效液相色谱法》[4]标准，随着GB 26572-2025的强制执行，为中国RoHS2.0检测提供了可靠的性价比产品测试支持。
全自动一体高效液相色谱仪凭借其高度集成化、智能化和高精度的特点，成为RoHS 2.0检测的理想设备。其在电子电器、医疗器械等行业的成功应用，验证了其高效性与可靠性。未来，随着技术的进一步升级，该设备有望在更广泛的领域发挥重要作用。
[1]国家认证认可监督管理委员会.电子电气产品中多溴联苯和多溴联苯醚的测定 第1部分：高效液相色谱法:SN/T 2005.1-2005[S].北京：中国标准出版社，2005.
[2]全国电工电子产品与系统的环境标准化技术委员会.电子电气产品中多环芳烃的测定 第1部分:高效液相色谱法：GB/T 29784.1-2013[S].北京：中国标准出版社，2013.
[3]中国电子技术标准化研究院。高性能液相色谱法测定电子电气产品中七种邻苯二甲酸酯的含量：SJ/T11920-2023[S].北京：中国电子技术标准化研究院，2023.
[4]中国电子工业标准技术协会，电子电气产品中四种邻苯二甲酸酯的测定高效液相色谱法：T/CESA1063-2019[S].北京：中国电子工业标准化技术协会，2019.
本文发表在《信息技术与标准化》2025年10月刊《中国RoHS强制性国家标准GB 26572—2025研究专题》中。
